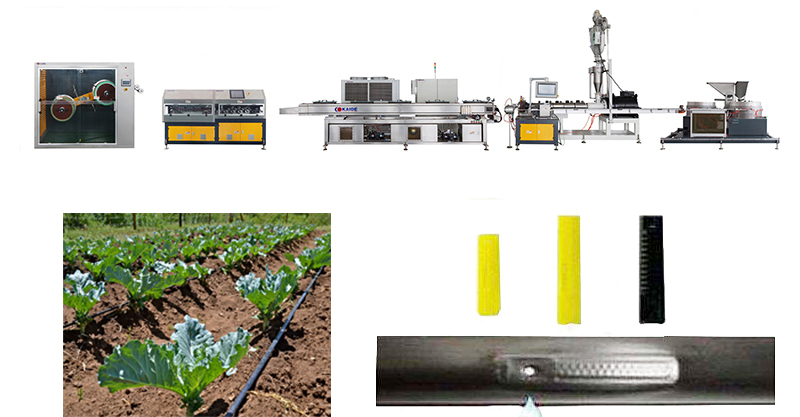

Cette ligne deproduction de goutteur plat est développée et fabriquée en optimisant la technologie de pointe la plus récente et en tirant des expériences des centaines chaînes de production à grande vitesse.Il est devenu le leader du marché grâce à la vitesse élevée,le niveau d'automisation élevé et la stabilité excellente.
Modèle de la ligne | Extrudeuse | Vitesse de production | Vitesse d'identification de goutteur | L'épaisseur de la tube produite | Vitesse de défoncement | Puissane Nominale |
KDDG-Ⅱ （ Goutteur PC） | SJ-60/36 | 80m/min | 500 pcs/min | 0.6-1.1mm | ≤600pcs/min | 120KW |
KDDG-Ⅲ | SJ-60/36 | 180m/min | 1100-1300pcs/min | 0.15-0.6mm | ≤900pcs/min | 125KW |
KDDG-Ⅳ | SJ-60/36 | 250m/min | ≤2000pc/min | 0.15-0.6mm | ≤1500pcs/min | 145KW |
● Systèm de contrôle
◎Siemens PLC contrôle system a été appliqué dans cette ligne .KAIDEc’est le premier fabriquateur qui a adopté ce system.
◎Le fonctionnement intelligent de ce systèm, comme la synchronisation entre toutes les machines de cette ligne,la réalisation
de l’augmentation ou la diminuation de la vitesse de la ligne par un seul bouton,le contrôle de température avec haute précision
etc,ces elements ont facilité l’opération.

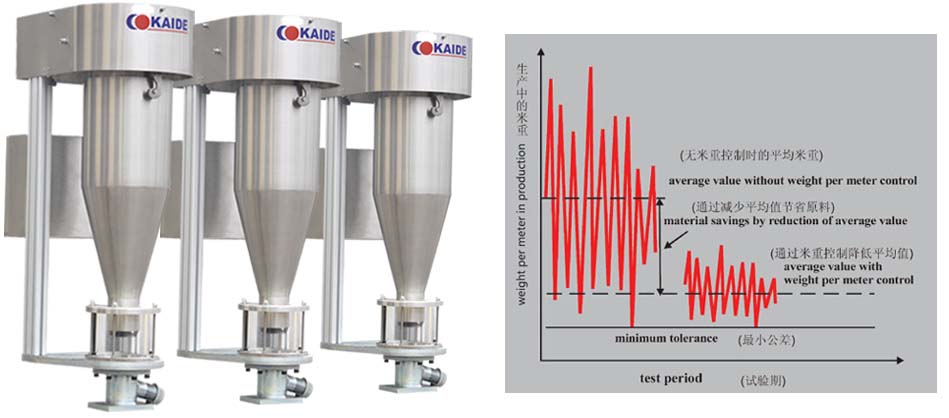

● Le systèm de mesure de la gravimétrie
◎Ce system peut réaliser le contrôle précise du poid par Mètre de la tube,Ce dispositif permet d'obtenir une régulationprécise de l’approvisionnement de matière brute en suivant le poid de tube paramétré en avance dans le PLC et peux synchroniser avec la vitesse deproduction de la ligne, ce qui permet aussi de raccourcir le temps de déclenchement la ligne et économiser la consummationde la matière brute.

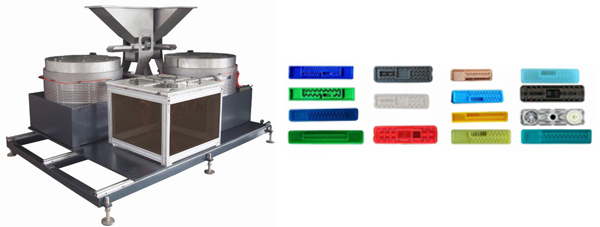

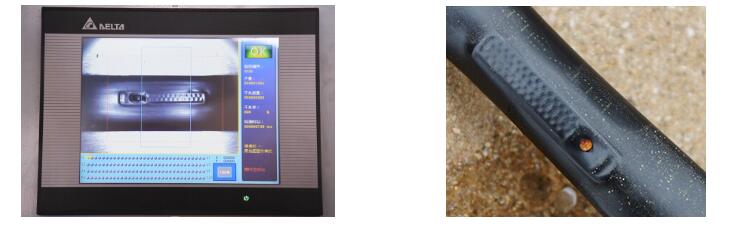

● Le system de criblage de goutteur
◎La technologie la plus avancée comme le nanolaser d'identification et le rejet de goutteur de la direction reversée ont été adoptée pour assurer 100% qualification des goutteurs.
◎ La vitesse de criblage de goutte:1100pcs/min
● Machine de traction & Machine de défoncement
◎La machine de traction de deux étapes adope servo controleur et la vitesse peux synchroniser avec celle de la production de la ligne, lavitesse de traction est stable fiable et le bruit est très faible.
◎ Machine de défoncement Cette machine est équipé avecle system de détection,une fois la tube non défoncée détectée,la machine peux couper la tube automatiquement et en même temps changer la positionde travail de rouleuse et exposer un rapport de condition de tube inutilisable à temps.

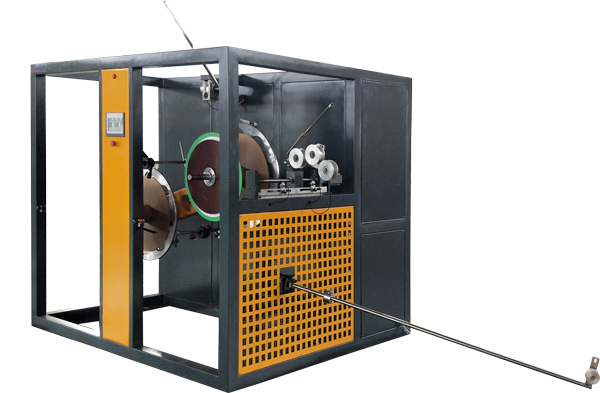

● Machine d'enroulement
◎ La bobine automatique est entraînée par un servomoteur et contrôlée par lesystème PLC SIEMENS.
◎ L'application du servo traversant et du système de contrôle de la tension dans cette ligne peut assurer la condition de synchronisation élevée de la vitesse d'enroulement avec de la vitesse de la ligne, ce qui rend les bobines enroulées uniformes et soignées.
◎ Pendant la production, l'enrouleur peut couper les tuyaux et changer les bobines automatiquement en fonction de la longueur de
réglage et imprimer également l'étiquette de longueur de chaque bobine.
